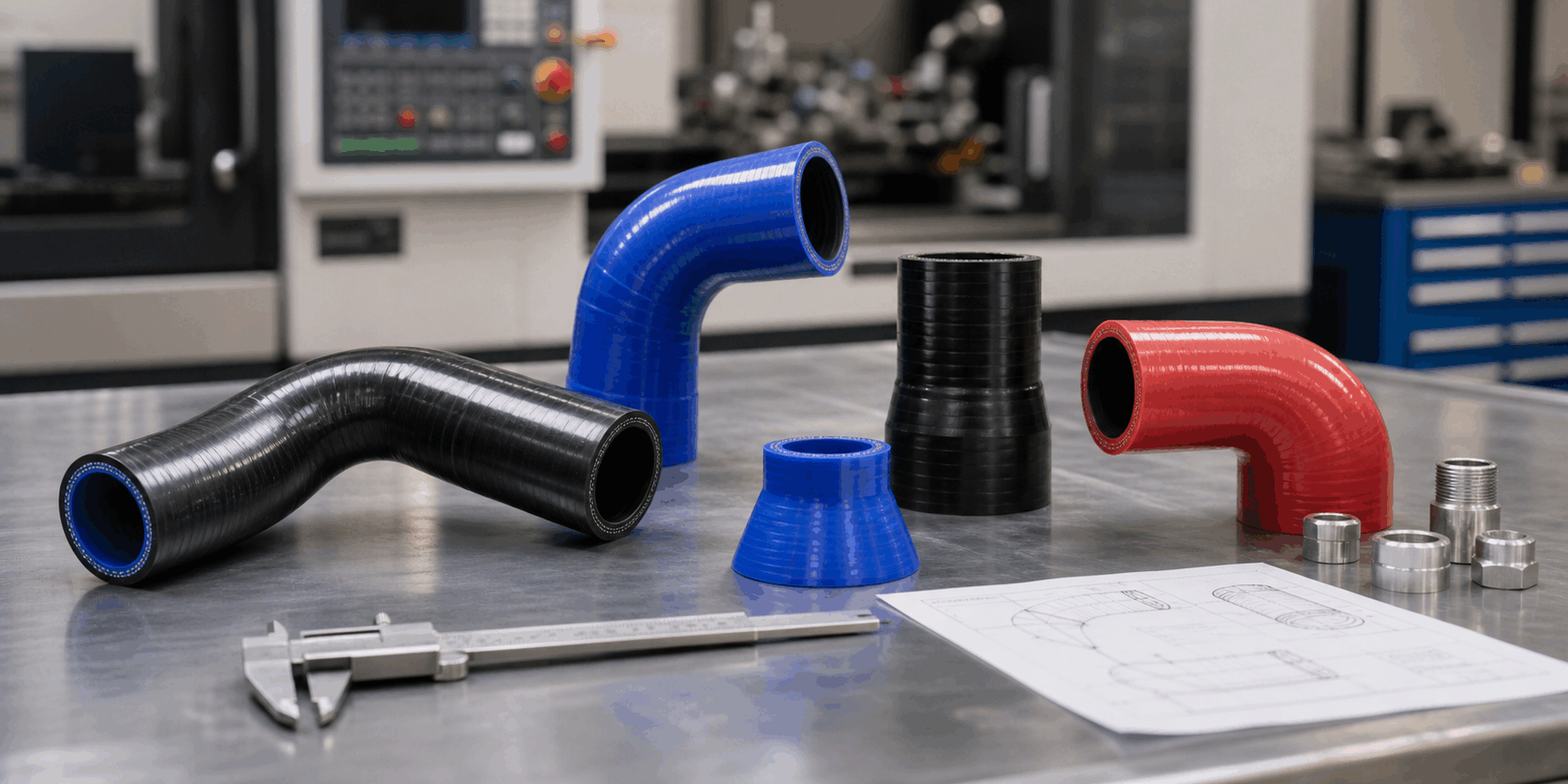

Silikon-Formschläuche für Kühlwasser, Turbo und technische Leitungen nach Zeichnung

Silikon-Formschläuche für Kühlwasser bilden Bögen und Reduzierungen fest ab und sind je nach Compound typisch von -60 °C bis +200 °C einsetzbar, bei Druck auch gewebeverstärkt.

Ein gerader Silikonschlauch ist ideal, wenn die Leitung frei verlegt werden kann. In Maschinen, Fahrzeugen, Anlagen und kompakten Baugruppen reichen gerade Schläuche aber oft nicht aus. Dann braucht es Silikon-Formschläuche, die Radius, Winkel, Durchmesserwechsel und Einbauraum bereits in der Geometrie berücksichtigen.

Typische Anwendungen sind Kühlwasserleitungen, Ansaug- und Turboleitungen, technische Medienleitungen, Verbindungen zwischen Aggregaten sowie kompakte Baugruppen mit definierten Anschlusspositionen.

Wann ist ein Formschlauch besser als ein gerader Schlauch?

Ein gerader Schlauch kann geknickt werden, wenn der Biegeradius zu klein ist. Dadurch sinkt der Durchfluss, die Wand wird mechanisch belastet und die Lebensdauer kann leiden. Ein Formschlauch bildet den benötigten Verlauf bereits ab und bleibt deshalb stabiler.

Besonders sinnvoll ist das bei engen Bauräumen, wiederkehrender Serienmontage und dort, wo die Schlauchführung reproduzierbar sein muss.

Geometrie	Typische Funktion	Beispiel
45°- oder 90°-Bogen	Richtungswechsel ohne Knick	Kühlwasserleitung im Maschinenraum
Reduzierstück	Verbindung unterschiedlicher Durchmesser	Anschluss von Aggregat und Leitung
S-Form oder Mehrfachbogen	kompakte Leitungsführung	Anlagenbau, Sondermaschinen
Gewebeverstärkter Formschlauch	höhere Druck- und Formstabilität	Turbo, Kühlung, technische Medien

Welche Daten braucht Lindemann für ein Angebot?

Für die erste Prüfung reichen oft Skizze, Muster oder eine einfache technische Zeichnung. Wichtig sind Innen- und Außendurchmesser, Wandstärke, Anschlusspositionen, Winkel, Biegeradien und die gewünschte Länge der Anschlussenden.

Dazu kommen Betriebsdaten: Medium, Temperatur, Druck, Unterdruck, Umgebung, Reinigungsprozesse und Stückzahl. Wenn Lebensmittel-, Pharma- oder Medizintechnik eine Rolle spielen, sollten Normen und Konformitätsanforderungen früh geklärt werden.

Material, Härte und Verstärkung

Formschläuche können aus unterschiedlichen Silikonqualitäten gefertigt werden. Für thermische Belastung, Farbe, Transparenz, Härte und Medienkontakt gibt es verschiedene Optionen. Bei Druckanwendungen kann eine textile Verstärkung sinnvoll sein, ähnlich wie bei Silikon-Gewebeschläuchen.

Prototyp, Werkzeug und Serie

Bei kundenspezifischen Formschläuchen ist das Werkzeug ein wichtiger Teil der Entscheidung. Für wiederkehrende Serien amortisiert sich ein sauber ausgelegtes Werkzeug schnell, weil Montagezeit, Ausschuss und Nacharbeit sinken. Für frühe Entwicklungsphasen kann ein Muster oder eine kleine Vorserie helfen, Geometrie und Material abzusichern.

Formschlauch-Auslegung: typische Projektfragen

Bei Formschläuchen ist die Einbausituation entscheidend. Liegen die Anschlüsse in einer Linie, reicht manchmal ein gerader Schlauch mit ausreichendem Biegeradius. Sind Anschlüsse versetzt, verdreht oder sehr nah beieinander, ist ein geformter Schlauch deutlich zuverlässiger.

Wichtig ist auch, ob der Schlauch bei der Montage gestaucht, gezogen oder verdreht wird. Eine scheinbar kleine Verdrehung kann bei Dauerbetrieb zu Spannungen führen. Deshalb sollten Anschlusswinkel und Einbaulage möglichst im realen Zustand beschrieben werden.

Kühlwasser und technische Medien

Bei Kühlwasserleitungen zählen Temperatur, Druck, Frostschutzmittel und Nähe zu heißen Bauteilen. Bei Luft- und Ansaugleitungen sind Unterdruck, Pulsation und Knickverhalten wichtig. Für ölhaltige oder chemisch belastete Medien muss die Materialbeständigkeit separat geprüft werden, weil Standard-Silikon nicht für jedes Medium ideal ist.

Wenn mehrere Belastungen zusammenkommen, zum Beispiel Temperatur, Druck und enger Radius, sollte der Formschlauch nicht nur geometrisch, sondern als Gesamtsystem ausgelegt werden.

Warum ein Muster oft schneller ist als lange Abstimmung

Bei Ersatzteilen oder bestehenden Anlagen kann ein Muster die Auslegung deutlich beschleunigen. Länge, Durchmesser, Winkel und Anschlussgeometrie lassen sich direkt prüfen. Danach kann entschieden werden, ob ein Werkzeug, eine Kleinserie oder eine technische Alternative sinnvoll ist.

Häufige Fragen

Was ist ein Silikon-Formschlauch?

Ein Silikon-Formschlauch ist ein Schlauch mit definierter Geometrie, zum Beispiel Bogen, Reduzierung oder S-Form. Er wird für Leitungen eingesetzt, die nicht mit einem geraden Schlauch gelöst werden sollten.

Kann ein Formschlauch gewebeverstärkt sein?

Ja. Bei Druck, Unterdruck oder höherer mechanischer Belastung kann eine Verstärkung sinnvoll sein. Die Auslegung hängt von Medium, Temperatur und Betriebsdruck ab.

Welche Unterlagen braucht man für eine Anfrage?

Hilfreich sind Zeichnung, Muster oder Skizze sowie Durchmesser, Winkel, Radien, Anschlusslängen, Medium, Temperatur, Druck und Stückzahl.

Technische Daten: Formschlaeuche Kuehlwasser

Werkstoff	Silikon (VMQ), Compound nach Anwendung
Temperaturbereich	typisch -60 °C bis +200 °C, je nach Compound
Härte	ca. 40 bis 80 Shore A, üblich 60 Shore A
Geometrien	Bögen, Winkel, Reduzierungen und S-Formen nach Zeichnung
Abmessungen	Innendurchmesser, Wandstärke und Schenkellängen nach Zeichnung
Verstärkung	optional Gewebeverstärkung für Druck- und Unterdruckbetrieb
Toleranzen	nach ISO 3302-1, Klasse je nach Maß und Fertigungsverfahren vereinbart
Konformität	je nach Compound gemäß BfR-Empfehlung XV und FDA 21 CFR 177.2600, Prüfung nach USP Class VI möglich
Verfahren	Formgebung auf dem Formdorn (extrudiert oder lagenweise aufgebaut), auch Formpressen oder Spritzgießen; Vulkanisation auf dem Formdorn beziehungsweise im Formwerkzeug
Medien	Kühlwasser und Wasser-Glykol-Gemische, Luft; ölhaltige Medien nach Prüfung

Häufig gestellte Fragen

Wann braucht man einen Silikon-Formschlauch?

Ein Silikon-Formschlauch ist sinnvoll, wenn ein gerader Schlauch im Einbauraum knicken würde oder wenn Anschlussgeometrie, Biegeradius und Leitungsführung reproduzierbar sein müssen.

Sind Silikon-Formschläuche für Kühlwasser geeignet?

Ja, je nach Aufbau und Verstärkung können Silikon-Formschläuche für Kühlwasser und technische Medien ausgelegt werden. Entscheidend sind Temperatur, Medium, Druck und Anschlussmaße.

Welche Daten werden für einen Formschlauch nach Zeichnung benötigt?

Wichtig sind Anschlussdurchmesser, Winkel, Biegeradius, Wandstärke, Medium, Temperatur, Druck, gewünschte Stückzahl und idealerweise eine Zeichnung oder ein Muster.

Welchen Temperaturbereich decken Silikon-Formschläuche ab?

Silikon-Formschläuche decken je nach Compound typisch einen Bereich von -60 °C bis +200 °C ab. Für die Auslegung zählt nicht nur die Medientemperatur, sondern auch die Wärmestrahlung benachbarter Bauteile, etwa am Turbolader oder Abgaskrümmer. Bei dauerhaft hoher Belastung wird der Compound gezielt auf die Einsatztemperatur ausgewählt.

Sind Silikon-Formschläuche beständig gegen Kühlmittel mit Frostschutz?

Wasser-Glykol-Gemische, wie sie in Kühlkreisläufen üblich sind, werden von Silikon je nach Compound gut vertragen. Entscheidend sind die konkrete Kühlmittelrezeptur, ihre Additive und die Dauertemperatur im Betrieb. Für spezielle Kühlmittel oder ölhaltige Medien wird die Beständigkeit vor der Auslegung separat geprüft.

Wie wird ein Silikon-Formschlauch hergestellt?

Das hängt von der Ausführung ab. Unverstärkte Formschläuche werden häufig extrudiert, auf einem Formdorn in die gewünschte Geometrie gebracht und anschließend vulkanisiert. Gewebeverstärkte Formschläuche werden dagegen meist lagenweise auf dem Formdorn aufgebaut, wobei textile Lagen in den Wandaufbau eingearbeitet werden. Daneben sind auch Formpressen und Spritzgießen möglich. Der Formdorn sorgt für reproduzierbare Bögen, Winkel und Reduzierungen in der Serie.

Welche Shore-Härte ist bei Formschläuchen üblich?

Üblich sind Härten von etwa 40 bis 80 Shore A, häufig eingesetzt wird der mittlere Bereich um 60 Shore A. Weichere Einstellungen erleichtern die Montage auf Stutzen, härtere erhöhen die Formstabilität bei Druck und Unterdruck. Die Härte wird zusammen mit Wandstärke und Verstärkung auf die Einbausituation abgestimmt.

Nach welcher Norm werden Toleranzen für Formschläuche festgelegt?

Maßtoleranzen für Silikon-Formschläuche werden branchenüblich nach ISO 3302-1 vereinbart. Welche Toleranzklasse sinnvoll ist, hängt vom Fertigungsverfahren und vom jeweiligen Maß ab, etwa ob ein Innendurchmesser auf dem Formdorn entsteht oder ein Querschnitt frei extrudiert wird. Engere Toleranzen sind möglich, erhöhen aber den Fertigungs- und Prüfaufwand. Sinnvoll ist, nur die funktionsrelevanten Maße eng zu tolerieren.

Können Silikon-Formschläuche für Lebensmittel- oder Medizintechnik eingesetzt werden?

Ja, wenn der Compound entsprechend ausgewählt wird. Für Lebensmittelkontakt kommen Werkstoffe nach BfR-Empfehlung XV und FDA 21 CFR 177.2600 in Frage, für Medizin- und Pharmaanwendungen zusätzlich Compounds mit Prüfung nach USP Class VI. Die BfR-Empfehlung XV ist dabei eine Empfehlung, USP Class VI eine Prüfklassifizierung nach USP <88> und keine vollständige Biokompatibilitätsbewertung.

Was unterscheidet Silikon von EPDM bei Kühlwasserschläuchen?

Silikon bietet je nach Compound einen größeren nutzbaren Temperaturbereich und bleibt auch nach langer Wärmealterung flexibel, was in Motornähe und an heißen Aggregaten relevant ist. EPDM ist bei niedrigeren Dauertemperaturen oft ausreichend. Bei ölhaltigen oder chemisch belasteten Medien muss die Beständigkeit für beide Werkstoffe separat geprüft werden.
