Aufblasbare Dichtungen & Silikondichtungen
Kundenspezifische Lösungen für jede Anwendung - Aufblasbare Dichtungen aus Silikon
Aufblasbare Dichtungen aus Silikon sind hochspezialisierte pneumatische Dichtungslösungen, die in der modernen Industrie unverzichtbar geworden sind. Als führender deutscher Hersteller von Silikondichtungen bietet Lindemann Silikon maßgeschneiderte aufblasbare Dichtungen für anspruchsvollste Anwendungen in Maschinenbau, Medizintechnik und Verfahrenstechnik.
Unsere aufblasbaren Gummidichtungen zeichnen sich durch außergewöhnliche Flexibilität und Anpassungsfähigkeit aus. Diese pneumatisch aktivierbaren Dichtungen können sich an unterschiedliche Spaltmaße anpassen und bieten dadurch eine zuverlässige Abdichtung auch bei variierenden Betriebsbedingungen. Die elastomeren Eigenschaften des Silikons ermöglichen es den Dichtungen, sich beim Aufblasen optimal an die zu dichtenden Oberflächen anzuschmiegen.
Die Funktionsweise aufblasbarer Dichtungen basiert auf einem einfachen, aber effektiven Prinzip. Durch das Einbringen von Druckluft oder anderen Medien in die hohle Struktur der Dichtung expandiert diese kontrolliert und erzeugt dabei den notwendigen Anpressdruck für eine sichere Abdichtung. Dieser Mechanismus macht aufblasbare Dichtungen besonders wertvoll für Anwendungen, bei denen herkömmliche statische Dichtungen an ihre Grenzen stoßen.
Was sind aufblasbare Dichtungen aus Silikon?
Aufblasbare Dichtungen, auch als pneumatische Dichtungen oder Blähdichtungen bezeichnet, sind innovative Dichtungselemente mit einer hohlen, aufblasbaren Struktur. Diese speziellen Elastomer-Dichtungen bestehen aus hochwertigem Silikon und können durch Druckbeaufschlagung ihr Volumen vergrößern, um eine optimale Abdichtung zu erreichen.

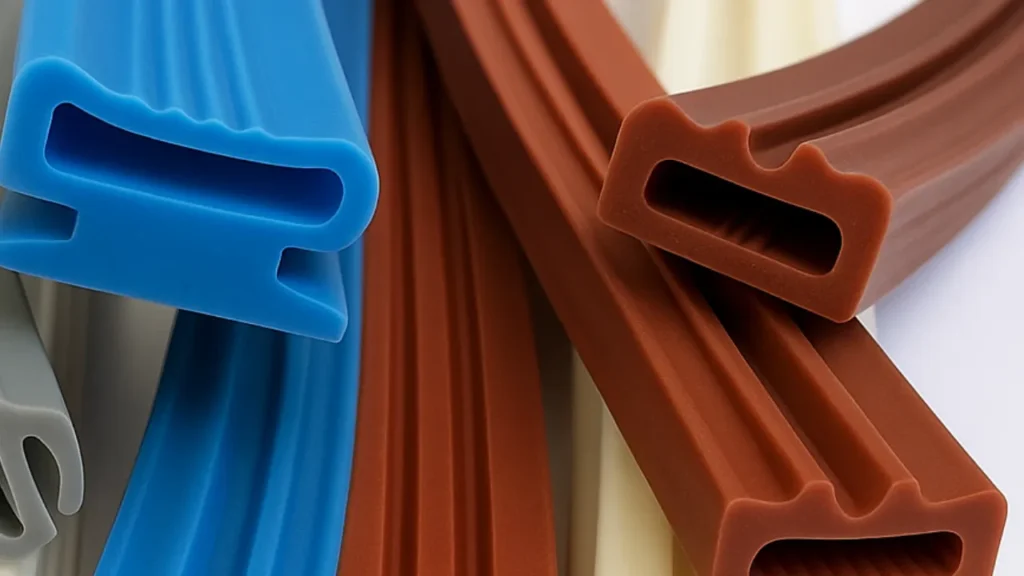

Die Konstruktion aufblasbarer Silikondichtungen umfasst typischerweise einen hohlen Silikonkörper mit integrierten Anschlüssen für die Druckzufuhr. Beim Aufblasen dehnt sich die Dichtung kontrolliert aus und passt sich dabei perfekt an die Geometrie der zu dichtenden Bauteile an. Diese Anpassungsfähigkeit macht aufblasbare Dichtungen zu einer idealen Lösung für komplexe Dichtungsaufgaben.
Der Aufbau einer aufblasbaren Dichtung erfolgt meist durch Extrusion oder Formgebung des Silikons zu einem hohlen Profil. Anschließend werden die Enden verschlossen und mit Ventilen oder Anschlussstutzen versehen. Die Wandstärke und Geometrie werden dabei präzise auf die jeweilige Anwendung abgestimmt, um optimale Dichtungseigenschaften zu gewährleisten.
Aufblasbare Gummidichtungen finden überall dort Anwendung, wo eine variable Dichtung benötigt wird. Besonders in der Automatisierungstechnik, wo Bauteile regelmäßig bewegt oder getrennt werden müssen, bieten diese Dichtungen entscheidende Vorteile. Die Möglichkeit, die Dichtung bei Bedarf zu entlüften und damit den Dichtungsvorgang rückgängig zu machen, eröffnet völlig neue Konstruktionsmöglichkeiten.
Vorteile von Silikon als Material für aufblasbare Dichtungen
Silikon hat sich als das bevorzugte Material für aufblasbare Dichtungen etabliert, da es eine einzigartige Kombination von Eigenschaften bietet, die für diese Anwendung ideal sind. Die außergewöhnliche Elastizität und Dehnbarkeit von Silikon ermöglicht es aufblasbaren Dichtungen, sich erheblich auszudehnen, ohne dabei ihre strukturelle Integrität zu verlieren.
- Der bemerkenswerte Temperaturbereich von Silikondichtungen erstreckt sich typischerweise von -60°C bis +250°C, was sie für extreme Betriebsbedingungen qualifiziert. Diese Temperaturbeständigkeit ist besonders wichtig in industriellen Anwendungen, wo aufblasbare Dichtungen sowohl bei kryogenen Temperaturen als auch bei Hochtemperaturprozessen eingesetzt werden müssen.
- Die chemische Beständigkeit von Silikon gegenüber einer Vielzahl von Medien macht aufblasbare Silikondichtungen zur ersten Wahl in der chemischen Industrie und Verfahrenstechnik. Silikon zeigt eine hervorragende Resistenz gegen Säuren, Laugen, Lösungsmittel und viele aggressive Chemikalien, was die Lebensdauer der Dichtungen erheblich verlängert.
- Ein weiterer entscheidender Vorteil ist die physiologische Unbedenklichkeit von Silikon. Aufblasbare Dichtungen aus medizinischem Silikon erfüllen die strengen Anforderungen der Pharmaindustrie und Medizintechnik. Sie sind FDA-konform und USP Class VI zertifiziert, was ihren Einsatz in direktem Kontakt mit Lebensmitteln und pharmazeutischen Produkten ermöglicht.
- Die Alterungsbeständigkeit von Silikon sorgt dafür, dass aufblasbare Dichtungen auch nach jahrelangem Einsatz ihre Eigenschaften beibehalten. UV-Strahlung, Ozon und Witterungseinflüsse können Silikondichtungen nur minimal beeinträchtigen, was sie zu einer langfristig wirtschaftlichen Lösung macht.
- Die niedrige Druckverformung von Silikon ist besonders bei aufblasbaren Dichtungen von Bedeutung, da diese regelmäßig be- und entlastet werden. Silikon behält auch nach vielen Zyklen seine ursprüngliche Form bei und gewährleistet damit eine konstante Dichtungsleistung über die gesamte Lebensdauer.
Einsatzgebiete von aufblasbaren Silikondichtungen
Die Vielseitigkeit aufblasbarer Dichtungen aus Silikon zeigt sich in der breiten Palette ihrer Anwendungsgebiete. In der Medizintechnik haben sich diese pneumatischen Dichtungen als unverzichtbar erwiesen, insbesondere in Sterilisationsanlagen und Autoklaven. Die Fähigkeit, sich bei der Sterilisation auszudehnen und dabei eine hermetische Abdichtung zu gewährleisten, macht aufblasbare Silikondichtungen zur idealen Lösung für diese kritischen Anwendungen.
- In der pharmazeutischen Industrie werden aufblasbare Dichtungen in Reinraumanwendungen eingesetzt, wo höchste Hygieneanforderungen erfüllt werden müssen. Die glatte Oberfläche von Silikondichtungen verhindert die Ansammlung von Partikeln und Mikroorganismen, während die Möglichkeit der CIP- und SIP-Reinigung (Cleaning in Place, Sterilization in Place) den Wartungsaufwand minimiert.
- Die Lebensmittelindustrie profitiert ebenfalls von den einzigartigen Eigenschaften aufblasbarer Silikondichtungen. In Abfüllanlagen, Mischern und Verpackungsmaschinen sorgen diese Dichtungen für eine sichere Trennung verschiedener Produktchargen und verhindern Kreuzkontaminationen. Die FDA-Konformität des verwendeten Silikons gewährleistet dabei die Lebensmittelsicherheit.
- Im Maschinenbau finden aufblasbare Gummidichtungen Anwendung in pneumatischen Spannsystemen, wo sie als flexible Spannelemente fungieren. Ihre Fähigkeit, gleichmäßigen Druck über große Flächen zu verteilen, macht sie ideal für das Spannen empfindlicher Werkstücke oder unregelmäßig geformter Bauteile.
- Die Automobilindustrie nutzt aufblasbare Dichtungen in Prüfständen und Qualitätskontrollsystemen. Hier ermöglichen sie die dichte Verbindung von Prüflingen mit Messsystemen, auch bei unterschiedlichen Bauteilgeometrien. Die Vibrationsdämpfung durch das elastische Silikon trägt zusätzlich zur Messgenauigkeit bei.
- In der Luft- und Raumfahrttechnik werden aufblasbare Silikondichtungen für Druckkabinen und Schleusen verwendet. Die extreme Temperatur- und Druckbeständigkeit sowie die geringe Ausgasung von Silikon machen diese Dichtungen für aerospace-Anwendungen besonders geeignet.
- Die Umwelttechnik setzt aufblasbare Dichtungen in Abwasserbehandlungsanlagen und Biogasanlagen ein. Hier müssen die Dichtungen aggressive Medien und schwankende Betriebsbedingungen bewältigen, wobei die chemische Beständigkeit von Silikon entscheidende Vorteile bietet.
Wichtige Faktoren bei der Auswahl von aufblasbaren Dichtungen aus Silikon
Die Auswahl der optimalen aufblasbaren Dichtung erfordert eine sorgfältige Analyse der spezifischen Anwendungsanforderungen. Der Betriebsdruck ist dabei ein kritischer Parameter, der sowohl den Aufblasdruck als auch den maximal zulässigen Systemdruck umfasst. Aufblasbare Silikondichtungen können typischerweise mit Drücken von 0,5 bis 8 bar betrieben werden, wobei spezielle Ausführungen auch höhere Drücke bewältigen können.
- Die Temperaturanforderungen bestimmen maßgeblich die Silikonqualität und Additivierung. Während Standard-Silikondichtungen Temperaturen bis 200°C bewältigen, ermöglichen spezielle Hochtemperatur-Silikon-Compounds Einsatztemperaturen bis 300°C. Für Tieftemperaturanwendungen stehen Silikonmischungen zur Verfügung, die bis -80°C flexibel bleiben.
- Die chemische Kompatibilität mit den zu dichtenden Medien ist ein weiterer entscheidender Faktor. Während Standard-Silikon eine gute Beständigkeit gegen viele Medien aufweist, können spezielle Silikonqualitäten wie Fluorsilikon (FVMQ) für aggressive Chemikalien oder Kraftstoffe erforderlich sein.
- Die Geometrie der aufblasbaren Dichtung muss präzise auf die Einbausituation abgestimmt werden. Runde Dichtungen eignen sich für zylindrische Anwendungen, während rechteckige oder speziell geformte Dichtungen für komplexere Geometrien erforderlich sind. Die Wandstärke der Dichtung beeinflusst sowohl die Aufblascharakteristik als auch die mechanische Belastbarkeit.

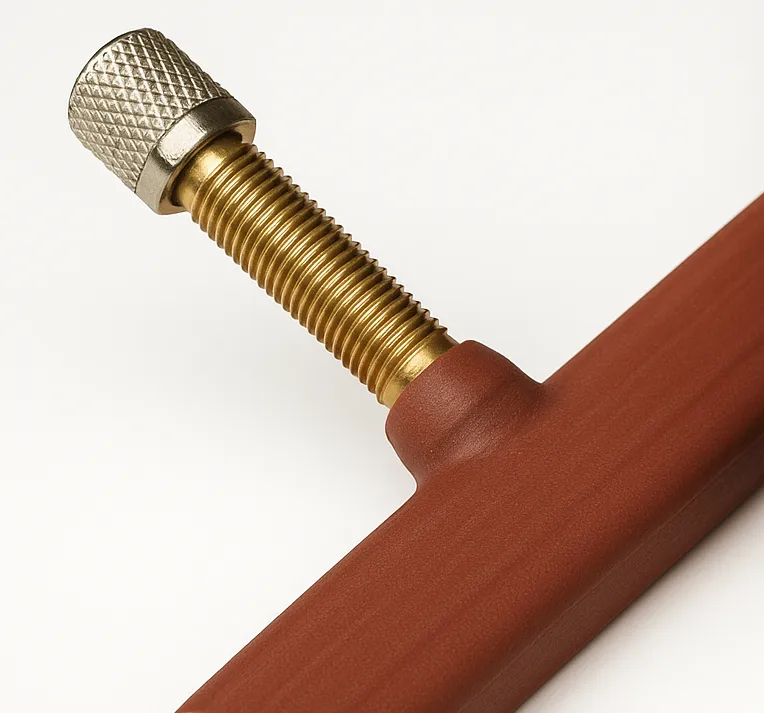

- Die Anschlussart für die Druckzufuhr variiert je nach Anwendung. Gewindeanschlüsse bieten eine sichere Verbindung für permanente Installationen, während Schnellkupplungen für häufig zu lösende Verbindungen vorteilhaft sind. Integrierte Ventile ermöglichen eine kompakte Bauweise, erfordern aber spezielle Werkzeuge für die Druckbeaufschlagung.
- Die Zyklenfestigkeit ist besonders bei häufig be- und entlüfteten Dichtungen von Bedeutung. Hochwertige Silikondichtungen können mehrere hunderttausend Zyklen bewältigen, ohne ihre Dichtungseigenschaften zu verlieren. Die Auslegung der Dichtung sollte dabei einen Sicherheitsfaktor für die erwartete Lebensdauer berücksichtigen.
Technische Spezifikationen und Leistungsparameter
Die technischen Eigenschaften aufblasbarer Silikondichtungen werden durch präzise Prüfverfahren ermittelt und dokumentiert. Die Härte des Silikons, gemessen in Shore A, liegt typischerweise zwischen 40 und 80 Shore A, wobei weichere Mischungen eine bessere Anpassung an unebene Oberflächen ermöglichen, während härtere Compounds eine höhere mechanische Belastbarkeit bieten.
- Die Zugfestigkeit von Silikondichtungen erreicht Werte von 6 bis 12 MPa, abhängig von der spezifischen Silikonformulierung. Diese hohe Zugfestigkeit ist entscheidend für die strukturelle Integrität der Dichtung beim Aufblasen und unter mechanischer Belastung.
- Das Dehnungsverhalten ist ein charakteristisches Merkmal von Silikondichtungen. Typische Bruchdehnung liegt zwischen 300% und 800%, was aufblasbaren Dichtungen ihre außergewöhnliche Flexibilität verleiht. Diese hohe Dehnbarkeit ermöglicht es den Dichtungen, sich an verschiedene Spaltmaße anzupassen.
- Die Druckverformung nach DIN ISO 815 sollte bei qualitativ hochwertigen Silikondichtungen unter 25% liegen. Dieser Wert gibt an, wie stark sich die Dichtung nach einer definierten Druckbelastung dauerhaft verformt. Niedrige Druckverformungswerte sind essentiell für die Langzeitstabilität der Dichtungsleistung.
- Die Gasdurchlässigkeit von Silikon ist ein wichtiger Parameter für Vakuumanwendungen. Während Silikon generell eine höhere Gasdurchlässigkeit als andere Elastomere aufweist, können spezielle Barriereschichten oder alternative Silikonqualitäten für kritische Vakuumanwendungen eingesetzt werden.
- Die thermische Ausdehnung von Silikondichtungen muss bei der Auslegung berücksichtigt werden. Der lineare Ausdehnungskoeffizient von Silikon liegt bei etwa 2,4 × 10⁻⁴ K⁻¹, was bei großen Temperaturschwankungen zu erheblichen Dimensionsänderungen führen kann.
Sonderausführungen und kundenspezifische Lösungen
Lindemann Silikon bietet ein breites Spektrum an Sonderausführungen für aufblasbare Dichtungen, um den spezifischen Anforderungen verschiedener Anwendungen gerecht zu werden. Kundenspezifische Geometrien können durch moderne CAD-Systeme und Rapid-Prototyping-Verfahren schnell entwickelt und getestet werden.
Mehrfach-Kammer-Dichtungen bieten erhöhte Sicherheit durch Redundanz. Bei diesen Ausführungen sind mehrere unabhängige Kammern in einer Dichtung integriert, sodass bei Ausfall einer Kammer die Dichtfunktion aufrechterhalten bleibt. Diese Lösung ist besonders in sicherheitskritischen Anwendungen gefragt.
Integrierte Sensoren ermöglichen die kontinuierliche Überwachung von Dichtungsparametern. Drucksensoren können den Aufblasdruck überwachen, während Temperatursensoren die thermische Belastung erfassen. Diese Daten können zur vorausschauenden Wartung und Prozessoptimierung genutzt werden.
Verstärkte Ausführungen mit eingebetteten Gewebeschichten oder Metalleinlagen erweitern den Einsatzbereich aufblasbarer Dichtungen auf Hochdruckanwendungen. Diese Verstärkungen erhöhen die mechanische Belastbarkeit, ohne die Flexibilität wesentlich zu beeinträchtigen.
Beschichtete Oberflächen können spezielle Eigenschaften wie verbesserte Gleitfähigkeit, erhöhte chemische Beständigkeit oder antimikrobielle Wirkung verleihen. PTFE-Beschichtungen reduzieren beispielsweise die Reibung und verbessern die Reinigbarkeit.
Farbkodierung ermöglicht die einfache Identifikation verschiedener Dichtungstypen oder Anwendungsbereiche. Neben der praktischen Funktion kann die Farbgebung auch ästhetische oder corporate design Aspekte berücksichtigen.
Miniaturisierte Ausführungen für Mikrofluidik und Präzisionsanwendungen erfordern spezielle Fertigungsverfahren und Qualitätskontrollen. Diese Dichtungen können Durchmesser von wenigen Millimetern haben und dennoch zuverlässige Dichtfunktion bieten.
Häufig gestellte Fragen (FAQ)
Wie lange halten aufblasbare Dichtungen aus Silikon?
Die Lebensdauer aufblasbarer Silikondichtungen hängt von den Einsatzbedingungen ab. Bei normalen Betriebsbedingungen können hochwertige Dichtungen 5-10 Jahre oder mehrere hunderttausend Zyklen erreichen. Extreme Temperaturen, aggressive Medien oder mechanische Überbeanspruchung können die Lebensdauer reduzieren.
Welche Drücke können aufblasbare Dichtungen bewältigen?
Standard aufblasbare Silikondichtungen arbeiten typischerweise mit Aufblasdrücken von 0,5 bis 8 bar. Spezielle verstärkte Ausführungen können auch höhere Drücke bis 20 bar bewältigen. Der optimale Betriebsdruck hängt von der Geometrie und dem Anwendungsfall ab.
Sind aufblasbare Dichtungen für Lebensmittelkontakt geeignet?
Ja, aufblasbare Dichtungen aus FDA-konformem Silikon sind für direkten Lebensmittelkontakt zugelassen. Sie erfüllen die Anforderungen der EU-Verordnung 1935/2004 und können in der Lebensmittelindustrie eingesetzt werden.
Wie schnell können aufblasbare Dichtungen aktiviert werden?
Die Aktivierungszeit hängt vom Volumen der Dichtung und dem verfügbaren Luftstrom ab. Typische Zeiten liegen zwischen wenigen Sekunden für kleine Dichtungen bis zu einigen Minuten für große Ausführungen.
Können aufblasbare Dichtungen repariert werden?
Kleinere Beschädigungen können teilweise repariert werden, jedoch ist meist ein Austausch wirtschaftlicher und sicherer. Die modulare Bauweise vieler Systeme ermöglicht den schnellen Austausch defekter Dichtungen.
Welche Temperaturen vertragen aufblasbare Silikondichtungen?
Standard-Silikondichtungen arbeiten zuverlässig von -60°C bis +200°C. Spezielle Hochtemperatur-Qualitäten erweitern den Bereich bis +300°C, während Tieftemperatur-Silikon bis -80°C flexibel bleibt.
Wie werden aufblasbare Dichtungen gereinigt?
Die Reinigung erfolgt je nach Anwendung durch CIP-Verfahren (Cleaning in Place) mit geeigneten Reinigungsmitteln. Silikon ist beständig gegen die meisten Reinigungschemikalien und kann auch sterilisiert werden.
Kontakt und Beratung
Als führender deutscher Hersteller aufblasbarer Silikondichtungen steht Lindemann Silikon für Qualität, Innovation und zuverlässigen Service. Unser erfahrenes Entwicklungsteam unterstützt Sie bei der Auswahl der optimalen Dichtungslösung für Ihre spezifische Anwendung.
Nutzen Sie unsere umfassende Beratungskompetenz für die Auslegung aufblasbarer Dichtungen. Von der ersten Konzeptidee bis zur Serienproduktion begleiten wir Sie mit technischem Know-how und praktischer Erfahrung. Unsere Anwendungstechniker analysieren Ihre Anforderungen und entwickeln maßgeschneiderte Lösungen.
Fordern Sie noch heute ein unverbindliches Angebot für aufblasbare Dichtungen aus Silikon an. Profitieren Sie von der Qualität „Made in Germany“ und dem Service eines mittelständischen Familienunternehmens mit über 30 Jahren Erfahrung in der Silikonverarbeitung.
Besuchen Sie auch unsere weiteren Produktbereiche für Silikonschläuche, Silikonprofile und Silikonformteile. Als Komplettanbieter für Silikonlösungen bieten wir Ihnen alles aus einer Hand.
